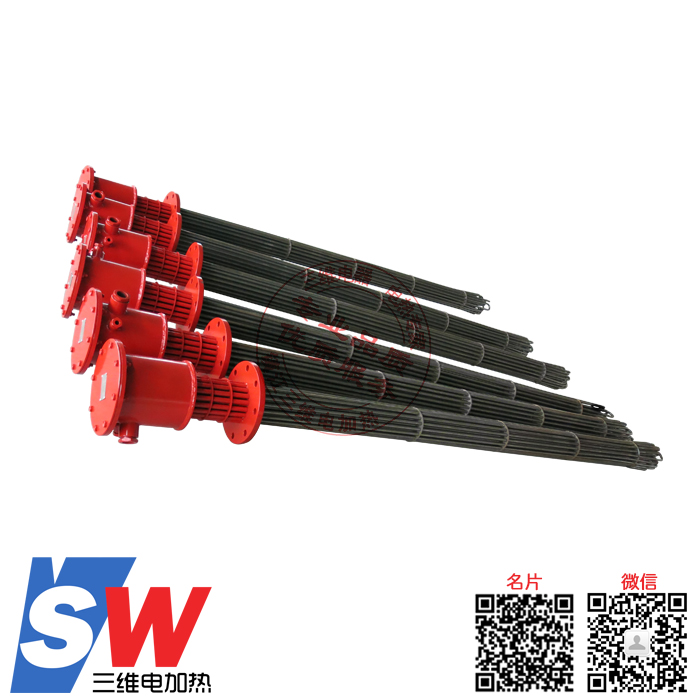

法兰式电加热器
一、法兰式电加热器概述及工作原理:
法兰式电加热器(也称插入式电加热器):是采用U型管状电热元件,依据加热不同介质设计规范,按照功率配置要求装配在法兰盖上,插入需加热物料中,发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高,达到所需的工艺要求。当介质温度达到工艺要求的设定值时,控制系统根据温度传感器信号,经PID运算后调节电加热器输出功率,对发热元件的电阻性负载实现温度控制。使介质温度均匀,达到所需要求;当发热元件超温或低液位时,发热元件的联锁保护装置立即切断加热电源避免发热元件烧坏,延长使用寿命。
二、法兰式电加热器应用范围:
法兰式电加热器主要针对石油、化工、食品、机械等行业各类储罐、容器、油箱内物料保温和加热。连接方式可采用法兰式或螺纹端面密封。
三、法兰式电加热器型号规格:
型号 |
插入长度 |
功率(kw) | ||||||
L(mm) |
1.0w/cm2 |
2.5w/cm2 |
3.5w/cm2 |
5w/cm2 |
9w/cm2 | |||
3″(DN80)法兰 | ||||||||
SW-□ |
600 |
1.1 |
2.5 |
3.9 |
8 |
12 | ||
SW-□ |
1000 |
2.0 |
4.6 |
7 |
14 |
22 | ||
SW-□ |
1500 |
3 |
7 |
11 |
21 |
33 | ||
5″(DN125)法兰 | ||||||||
SW-□ |
600 |
2.2 |
5 |
8 |
15 |
24 | ||
SW-□ |
1000 |
4 |
9 |
14 |
28 |
44 | ||
SW-□ |
1500 |
6 |
14 |
21 |
42 |
66 | ||
SW-□ |
2000 |
8.4 |
19 |
29 |
59 |
93 | ||
6″(DN150)法兰 | ||||||||
SW-□ |
600 |
4.4 |
10 |
16 |
31 |
48 | ||
SW-□ |
1000 |
8 |
18 |
28 |
56 |
88 | ||
SW-□ |
1500 |
12 |
28 |
42 |
84 |
132 | ||
SW-□ |
2000 |
17 |
39 |
60 |
120 |
187 | ||
SW-□ |
2500 |
22 |
51 |
77 |
154 |
242 | ||
8″(DN200)法兰 | ||||||||
SW-□ |
600 |
6.1 |
14 |
21 |
43 |
67 | ||
SW-□ |
1000 |
12 |
28 |
42 |
84 |
132 | ||
SW-□ |
1500 |
18 |
42 |
63 |
126 |
198 | ||
SW-□ |
2000 |
25 |
57 |
88 |
175 |
275 | ||
SW-□ |
2500 |
32 |
73 |
112 |
224 |
352 | ||
SW-□ |
3000 |
39 |
87 |
136 |
273 |
429 | ||
10″(DN250)法兰 | ||||||||
SW-□ |
1000 |
17 |
39 |
60 |
119 |
187 | ||
SW-□ |
1500 |
27 |
62 |
95 |
189 |
297 | ||
SW-□ |
2000 |
38 |
88 |
133 |
266 |
418 | ||
SW-□ |
2500 |
49 |
112 |
170 |
340 |
539 | ||
SW-□ |
3000 |
56 |
130 |
198 |
396 |
623 | ||
12″(DN300)法兰 | ||||||||
SW-□ |
1000 |
23 |
53 |
81 |
161 |
256 | ||
SW-□ |
1500 |
36 |
83 |
126 |
252 |
396 | ||
SW-□ |
2000 |
50 |
115 |
175 |
350 |
550 | ||
SW-□ |
2500 |
65 |
150 |
228 |
455 |
715 | ||
SW-□ |
3000 |
75 |
173 |
264 |
529 |
831 | ||
14″(DN350)法兰 | ||||||||
SW-□ |
1500 |
45 |
104 |
158 |
315 |
495 | ||
SW-□ |
2000 |
63 |
145 |
220 |
440 |
693 | ||
SW-□ |
2500 |
81 |
186 |
284 |
567 |
891 | ||
ECH |
3000 |
94 |
217 |
330 |
660 |
1040 | ||
16″(DN400)法兰 | ||||||||
SW-□ |
1500 |
72 |
133 |
200 |
504 |
792 | ||
SW-□ |
2000 |
100 |
232 |
280 |
704 |
1100 | ||
SW-□ |
2500 |
130 |
298 |
365 |
907 |
1420 | ||
SW-□ |
3000 |
150 |
347 |
528 |
1056 |
1664 | ||
18″(DN450)法兰 | ||||||||
SW-□ |
1500 |
108 |
250 |
379 |
756 |
1188 | ||
SW-□ |
2000 |
151 |
348 |
528 |
1056 |
1663 | ||
SW-□ |
2500 |
194 |
446 |
681 |
1360 |
2138 | ||
SW-□ |
3000 |
225 |
520 |
792 |
1584 |
2496 |
